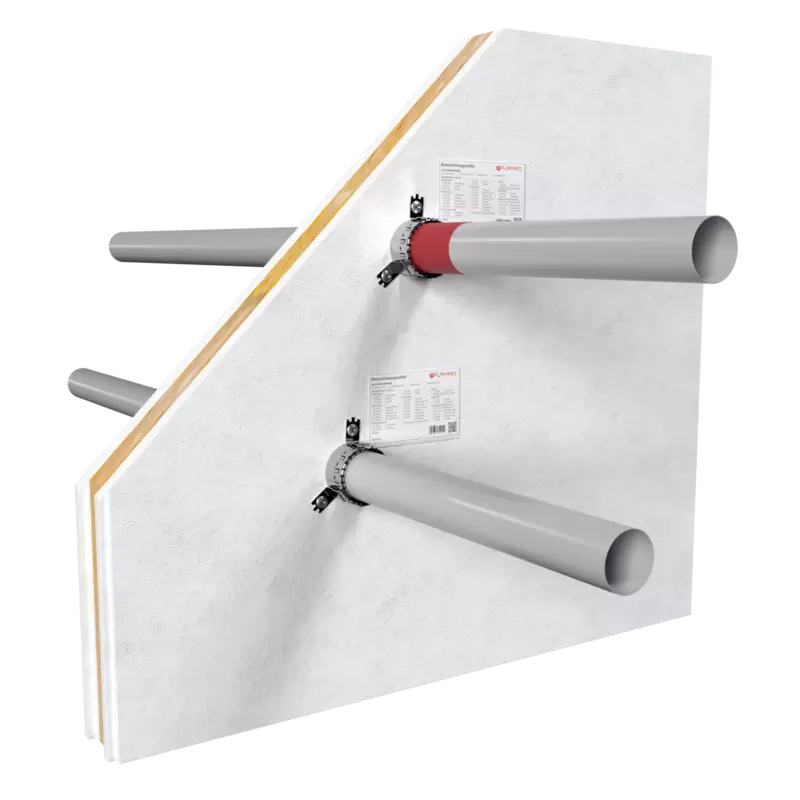

Das FLAMRO EC Endless Collar ist eine flexibel zuschneidbare Brandschutzmanschette für die Abschottung brennbarer Rohrleitungen. Durch den endlosen Aufbau kann die Manschette individuell an unterschiedliche Rohrdurchmesser und Einbausituationen angepasst werden. Besonders bei begrenzten Platzverhältnissen ermöglicht das EC Endless Collar eine flexible und praxisgerechte Ausführung der Rohrabschottung.
Eigenschaften des EC Endless Collar
- Flexible Endlosmanschette für brennbare Rohrleitungen
- Individuell auf den benötigten Rohrdurchmesser zuschneidbar
- Für Rohrdurchmesser bis zu 160 mm geeignet, abhängig von Rohrmaterial und Ausführung
- Für Anwendungen in Wänden und Decken einsetzbar
- Geeignet für leichte Trennwände und Massivbauteile
- Auch für beengte Einbausituationen geeignet
- Montage an geraden Rohrdurchführungen sowie ausgewählten Rohrbogen- und Eckkonstruktionen möglich
- Für Feuerwiderstandsanforderungen bis 90 Minuten vorgesehen
Für unterschiedliche Kunststoffrohre geeignet
Das EC Endless Collar kann zur brandschutztechnischen Abschottung verschiedener brennbarer Kunststoffrohre eingesetzt werden. Welche Rohrdurchmesser zulässig sind, hängt vom jeweiligen Rohrwerkstoff und Rohrsystem ab.
- PVC-U, PVC-HI und PVC-C: Rohrdurchmesser bis 160 mm
- PE-HD, LDPE, PP, ABS, ASA, PE-X und PB: Rohrdurchmesser bis 110 mm
- Geberit Silent-PP: Rohrdurchmesser bis 160 mm
- POLO-KAL NG und POLO-KAL XS: Rohrdurchmesser bis 160 mm
- Rehau RAUPIANO PLUS: Rohrdurchmesser bis 160 mm
- Wavin SiTech: Rohrdurchmesser bis 110 mm
- Ostendorf Skolan: Rohrdurchmesser bis 110 mm
Flexible Anpassung an die Einbausituation
Ein wesentlicher Vorteil des EC Endless Collar ist die variable Länge der Brandschutzmanschette. Das benötigte Material wird passend zum vorhandenen Rohrdurchmesser zugeschnitten und anschließend entsprechend den Vorgaben um die Rohrleitung gelegt. Dadurch muss nicht für jeden Durchmesser eine separate Manschettengröße vorgehalten werden.
Neben klassischen geraden Rohrdurchführungen sind abhängig von der jeweiligen Zulassung auch besondere Einbausituationen möglich. Dazu zählen beispielsweise Anwendungen an Rohrbögen oder Lösungen in Eckbereichen, in denen für konventionelle Brandschutzmanschetten nur begrenzter Platz vorhanden ist.
Geeignete Bauteile
- Leichte Trennwände ab 100 mm Bauteildicke
- Massivwände ab 100 mm Bauteildicke
- Massivdecken ab 150 mm Bauteildicke
- Ringspalt in Wänden: bis zu 30 mm
- Ringspalt in Decken: bis zu 50 mm
Lieferumfang des EC Endless Collar
- 10 m Brandschutzband in einer Spenderbox
- 3 m Edelstahlband
- 18 Befestigungshaken
- 6 Kennzeichnungsschilder
- Montageanleitung
Hinweise zur Verarbeitung
Die benötigte Länge des EC Endless Collar sowie die Anzahl der erforderlichen Wicklungen richten sich nach Rohrdurchmesser, Rohrwerkstoff und Einbausituation. Auch die Anzahl der Metallglieder und Befestigungshaken ist entsprechend den Herstellervorgaben auszuwählen.
Für eine fachgerechte Ausführung der Brandschutzmanschette sind die gültige Montageanleitung, der jeweilige Verwendbarkeitsnachweis sowie die projektspezifischen Brandschutzanforderungen zu beachten.
