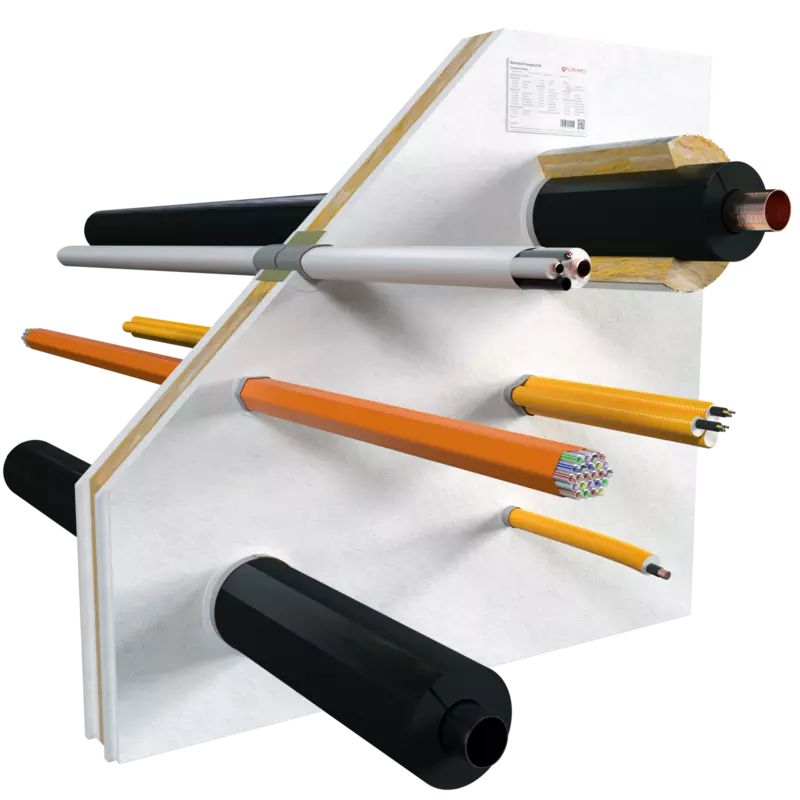

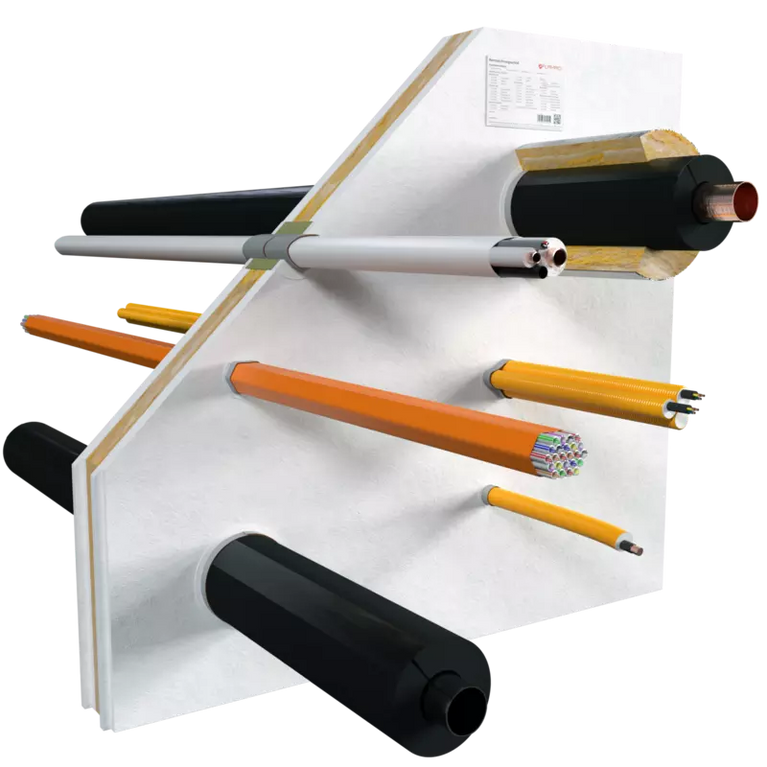

Flamro NBR-plus Rohrabschottung

NBR-plus ist eine biegsame Brandschutzbandage aus einem Glasfilamentgewebe, das auf einer Seite mit einer dämmschichtbildenden Beschichtung versehen ist. Die Bandage ist ab Werk in der Mitte längs eingeschnitten und kann dadurch besonders unkompliziert geteilt werden. NBR-plus wird als Brandschutzwickel eingesetzt, um Medienleitungen mit brennbaren Bestandteilen abzuschotten und eignet sich sowohl für Innenbereiche als auch für Anwendungen im Außenbereich.

Wesentliche Merkmale

• Materialaufbau: Verbundwerkstoff aus Glasfilamentgewebe mit innenseitiger dämmschichtbildender Beschichtung.
• Einfache Teilung: Mittiger Längsschlitz zur schnellen Aufteilung in zwei Bahnen.
• Typische Anwendung: Brandschutzwickel für Medienleitungen mit brennbaren Komponenten, zum Beispiel Leitungen mit brennbaren Dämmstoffen.
• Einsatzorte: Innen- und Außenbereich, geeignet für die Außenanwendung gemäß Nutzungskategorie X.

Technische Daten

• Nenndicke: 1,5 mm.
• Flächengewicht: 2000 g/m².
• Farbgebung: Außenseite grau, Innenseite rot.
• Reaktionstemperatur: Wirksam ab etwa 150 °C.
• Materialverträglichkeit: Kein Einfluss auf PE und PVC gemäß EOTA TR 024.
• Verarbeitungstemperatur: +5 °C bis +50 °C.
• Hinweis: Unter +5 °C nimmt die Flexibilität des Materials ab.

Abmessungen und Lieferung

• Verpackung: Karton.
• Breite: 125 mm, teilbar in 2 × 62,5 mm.
• Länge: 10 m.

Verarbeitungshinweise

• Zuschneiden: Mit gängigen Werkzeugen wie Schere oder Cuttermesser möglich.
• Überstreichbarkeit: Geeignet für zugelassene Beschichtungen auf Basis von Acryldispersion, Alkydharz, Polyurethanacryl und Epoxidharz gemäß EOTA TR 024.

Lagerung, Sicherheit und Dokumentation

• Lagerung: Trocken im Innenbereich aufbewahren und vor Druckbelastung schützen.
• Sicherheit: Sicherheitsdatenblatt beachten.
• Leistungserklärung: DOP 01261-NBR-PLUS.

Das FLAMRO EC Endless Collar ist eine flexibel zuschneidbare Brandschutzmanschette für die Abschottung brennbarer Rohrleitungen. Durch den endlosen Aufbau kann die Manschette individuell an unterschiedliche Rohrdurchmesser und Einbausituationen angepasst werden. Besonders bei begrenzten Platzverhältnissen ermöglicht das EC Endless Collar eine flexible und praxisgerechte Ausführung der Rohrabschottung.

Eigenschaften des EC Endless Collar

• Flexible Endlosmanschette für brennbare Rohrleitungen
• Individuell auf den benötigten Rohrdurchmesser zuschneidbar
• Für Rohrdurchmesser bis zu 160 mm geeignet, abhängig von Rohrmaterial und Ausführung
• Für Anwendungen in Wänden und Decken einsetzbar
• Geeignet für leichte Trennwände und Massivbauteile
• Auch für beengte Einbausituationen geeignet
• Montage an geraden Rohrdurchführungen sowie ausgewählten Rohrbogen- und Eckkonstruktionen möglich
• Für Feuerwiderstandsanforderungen bis 90 Minuten vorgesehen

Für unterschiedliche Kunststoffrohre geeignet

Das EC Endless Collar kann zur brandschutztechnischen Abschottung verschiedener brennbarer Kunststoffrohre eingesetzt werden. Welche Rohrdurchmesser zulässig sind, hängt vom jeweiligen Rohrwerkstoff und Rohrsystem ab.

• PVC-U, PVC-HI und PVC-C: Rohrdurchmesser bis 160 mm
• PE-HD, LDPE, PP, ABS, ASA, PE-X und PB: Rohrdurchmesser bis 110 mm
• Geberit Silent-PP: Rohrdurchmesser bis 160 mm
• POLO-KAL NG und POLO-KAL XS: Rohrdurchmesser bis 160 mm
• Rehau RAUPIANO PLUS: Rohrdurchmesser bis 160 mm
• Wavin SiTech: Rohrdurchmesser bis 110 mm
• Ostendorf Skolan: Rohrdurchmesser bis 110 mm

Flexible Anpassung an die Einbausituation

Ein wesentlicher Vorteil des EC Endless Collar ist die variable Länge der Brandschutzmanschette. Das benötigte Material wird passend zum vorhandenen Rohrdurchmesser zugeschnitten und anschließend entsprechend den Vorgaben um die Rohrleitung gelegt. Dadurch muss nicht für jeden Durchmesser eine separate Manschettengröße vorgehalten werden.

Neben klassischen geraden Rohrdurchführungen sind abhängig von der jeweiligen Zulassung auch besondere Einbausituationen möglich. Dazu zählen beispielsweise Anwendungen an Rohrbögen oder Lösungen in Eckbereichen, in denen für konventionelle Brandschutzmanschetten nur begrenzter Platz vorhanden ist.

Geeignete Bauteile

• Leichte Trennwände ab 100 mm Bauteildicke
• Massivwände ab 100 mm Bauteildicke
• Massivdecken ab 150 mm Bauteildicke
• Ringspalt in Wänden: bis zu 30 mm
• Ringspalt in Decken: bis zu 50 mm

Lieferumfang des EC Endless Collar

• 10 m Brandschutzband in einer Spenderbox
• 3 m Edelstahlband
• 18 Befestigungshaken
• 6 Kennzeichnungsschilder
• Montageanleitung

Hinweise zur Verarbeitung

Die benötigte Länge des EC Endless Collar sowie die Anzahl der erforderlichen Wicklungen richten sich nach Rohrdurchmesser, Rohrwerkstoff und Einbausituation. Auch die Anzahl der Metallglieder und Befestigungshaken ist entsprechend den Herstellervorgaben auszuwählen.

Für eine fachgerechte Ausführung der Brandschutzmanschette sind die gültige Montageanleitung, der jeweilige Verwendbarkeitsnachweis sowie die projektspezifischen Brandschutzanforderungen zu beachten.

Die Flamro NOVASIT BM Brandschutzmasse 20 kg ist ein faserfreier Spezialmörtel für die fachgerechte Herstellung von Kabelabschottungen, Rohrabschottungen und Kombiabschottungen. Die Brandschutzmasse zeichnet sich durch eine besonders hohe Klebkraft und Standfestigkeit aus und ermöglicht dadurch eine Verarbeitung mit geringem Schalungsaufwand. NOVASIT BM wird laut Hersteller seit mehr als 30 Jahren weltweit eingesetzt.

Eigenschaften der Flamro NOVASIT BM Brandschutzmasse 20 kg

• Faserfreier Spezialmörtel für Brandschutzabschottungen
• Hohe Klebkraft und Standfestigkeit
• Geringer Schalungsaufwand
• Brandverhalten: Klasse A1 gemäß EN 13501-1
• Farbe: Zementgrau
• Rohdichte des Frischmörtels: 1.200 ± 100 kg/m³
• Trockenrohdichte: mindestens 900 kg/m³
• Druckfestigkeit: M 2.5
• Nutzungskategorie: Typ Z2 gemäß EOTA TR024
• Gebindegröße: 20 kg Sack
• Artikelnummer: 01161000

Anwendungsbereiche

Flamro NOVASIT BM eignet sich als Verschlussmaterial für unterschiedliche Brandschutzabschottungen. Die Brandschutzmasse kann sowohl bei Kabeln und Rohren als auch bei kombinierten Abschottungen eingesetzt werden.

• Kabelabschottungen
• Rohrabschottungen
• Kombiabschottungen
• Anwendungen in leichten Trennwänden
• Anwendungen in Massivwänden
• Anwendungen in Decken

Verarbeitung der NOVASIT BM Brandschutzmasse

Vor der Verarbeitung müssen die Untergründe fest sowie frei von Staub und haftungsmindernden Stoffen sein. Saugende Untergründe sind vorab mit Wasser vorzunässen. Die Konsistenz des angerührten Mörtels ist so einzustellen, dass die zu verschließenden Bereiche vollständig und hohlraumfrei ausgefüllt werden.

• Wasserzugabe bei 20 kg Trockenmörtel: 6 bis 7 Liter
• Ergiebigkeit: etwa 20 Liter verarbeitungsfertiger Nassmörtel
• Volumen nach der Aushärtung: etwa 20 Liter
• Verarbeitungstemperatur: mindestens +5 °C
• Verarbeitungsdauer: etwa 2 bis 3 Stunden
• Endfestigkeit: nach etwa 28 Tagen

Emissionsverhalten und Umweltbewertungen

NOVASIT BM verfügt über verschiedene Prüfungen und Bewertungen zum Emissionsverhalten und zur Verwendung im nachhaltigen Bauen. Damit bietet die Flamro Brandschutzmasse auch für entsprechend geplante Bauprojekte dokumentierte Produkteigenschaften.

• EPD vorhanden
• AgBB Schema: bestanden
• French VOC: A+
• ecobau: eco 1
• EMICODE: EC1PLUS, sehr emissionsarm
• BREEAM V7: bestanden
• LEED v4 und LEED v4.1: Anforderungen für Materialien mit geringer Emission bestanden

Lagerung und Sicherheit

Die Flamro NOVASIT BM Brandschutzmasse sollte sachgerecht und trocken gelagert werden. Für die sichere Handhabung und Verarbeitung sind zusätzlich die Angaben im zugehörigen Sicherheitsdatenblatt sowie die jeweils geltenden Vorschriften zum Arbeits und Gesundheitsschutz zu beachten.

FLAMRO GFM ist ein faserfreier Brandschutzmörtel für die feuer- und rauchdichte Abdichtung sowie das Verschließen von Fugen und Hohlräumen im baulichen Brandschutz. Der zementgraue Werktrockenmörtel der Mörtelgruppe M20 beziehungsweise MG IIIa kann sowohl von Hand verarbeitet als auch gepumpt oder gepresst werden. Dadurch eignet sich FLAMRO GFM für unterschiedliche Anwendungen an Massivwänden und Massivdecken.

Eigenschaften von FLAMRO GFM

• Faserfreier Werktrockenmörtel für den baulichen Brandschutz
• Brandverhalten: Klasse A1 gemäß EN 13501-1
• Mörtelgruppe: M20 beziehungsweise MG IIIa
• Farbe: Zementgrau
• Rohdichte des Frischmörtels: 2000 kg/m³ ± 10 %
• Trockenrohdichte: 1,75 kg/dm³ ± 10 %
• Verarbeitungsdauer: etwa 2 bis 3 Stunden
• Endfestigkeit: nach etwa 28 Tagen
• Mindesttemperatur bei der Verarbeitung: +5 °C
• Für Handeinbau, Pumpen und Pressen geeignet

Anwendungsbereiche des Brandschutzmörtels

• Feuer- und rauchdichte Abdichtung einzelner Leitungsdurchführungen
• Wand- und Deckendurchführungen von isolierten metallischen Rohren
• Fugenverschluss an Klima- und Lüftungskanälen
• Abdichtung im Bereich von Feuerschutzklappen und Brandschutztüren
• Fugen an Absperreinrichtungen
• Ringspaltverschluss beim CT Cable Tube
• Verfüllung von Hohlräumen beim Einbau von Stahlzargen

Verarbeitung von FLAMRO GFM

Vor der Verarbeitung müssen die vorgesehenen Untergründe ausreichend fest und frei von Staub sowie anderen haftungsmindernden Stoffen sein. Stark saugende Flächen sind vor dem Einbringen des Brandschutzmörtels mit Wasser vorzunässen.

Die Konsistenz des angemischten FLAMRO GFM ist so einzustellen, dass die vorgesehenen Bereiche und Hohlräume vollständig ausgefüllt werden können. Je nach Anwendung lässt sich der Mörtel manuell einbauen, pumpen oder pressen.

Wasserbedarf und Ergiebigkeit

• Trockenmörtel je Ansatz: 25 kg
• Benötigte Wassermenge: etwa 4,0 bis 5,0 Liter
• Ergiebigkeit als verarbeitungsfertiger Nassmörtel: etwa 15 bis 18 Liter
• Volumen nach der Aushärtung: etwa 15 bis 18 Liter

Lieferform

• Verpackung: Sack
• Gebindegröße: 25 kg
• Artikelnummer: 01167000
• Leistungserklärung: 01167000-GFM

Lagerung und Verarbeitbarkeit

FLAMRO GFM ist trocken zu lagern. Bei entsprechender Lagerung wird für mindestens 12 Monate ab Herstellungsdatum eine chromatarme Beschaffenheit gemäß Verordnung 1907/2006 und GISCODE ZP1 angegeben. Die Lagerzeit des trockenen Materials ist laut Hersteller grundsätzlich unbegrenzt.

Behält der sachgerecht gelagerte Brandschutzmörtel seine pulverförmige Konsistenz, kann er grundsätzlich auch nach Ablauf des Zeitraums der zugesicherten Chromatarmut verwendet werden. In diesem Fall sind die geltenden Vorgaben zum Arbeits- und Gesundheitsschutz sowie die Herstellerhinweise zur sicheren Verarbeitung zu berücksichtigen.

Emissionsarme Eigenschaften

• AgBB-Schema: bestanden
• French VOC: Klasse A+
• Emicode: EC1PLUS, sehr emissionsarm
• ecobau: eco 1
• BREEAM V7: bestanden
• LEED v4 und v4.1: Anforderungen für Materialien mit geringer Emission bestanden
• EPD vorhanden

Hinweise für die Anwendung

Die konkrete Ausführung einer Brandschutzabschottung richtet sich nach der jeweiligen Einbausituation, den geltenden Zulassungen, Richtlinien und projektspezifischen Brandschutzanforderungen. Ergänzend sind die Angaben im Sicherheitsdatenblatt sowie die technischen Vorgaben des Herstellers zu beachten.

FLAMRO SIBRALIT DX ist ein intumeszierender Brandschutzspachtel für Abdichtungsarbeiten im trockenen Innenbereich. Die weiße, wasserbasierte Spachtelmasse ist lösemittelfrei, pH-neutral und halogenfrei und eignet sich insbesondere für den Einsatz innerhalb von Abschottungssystemen sowie für brandschutztechnische Abdichtungen von Kabel- und Rohrdurchführungen. Durch die pastöse Konsistenz lässt sich SIBRALIT DX gezielt auf die zu verschließenden Bereiche auftragen.

Eigenschaften von FLAMRO SIBRALIT DX

• Intumeszierender Brandschutzspachtel für den Innenbereich
• Wasserbasierte, dämmschichtbildende Dispersion
• Lösemittelfrei, pH-neutral und halogenfrei
• Farbe: Weiß
• Konsistenz: Pastös
• Dichte bei +20 °C: 1,2 bis 1,38 g/cm³
• VOC-Gehalt: weniger als 50 g/l gemäß GS-11 Green Seal Standard
• Mindesttemperatur bei der Verarbeitung: +5 °C

Anwendungsbereiche des Brandschutzspachtels

• Spachtelmasse für geeignete Abschottungssysteme
• Brandschutztechnisches Abdichten von Einzelkabeldurchführungen nach LAR
• Brandschutztechnisches Abdichten von Einzelrohrdurchführungen nach LAR
• Anwendungen in trockenen Innenbereichen

Verarbeitung von SIBRALIT DX

Vor dem Auftrag ist darauf zu achten, dass der jeweilige Untergrund trocken sowie frei von Staub und Fett ist. Die Verarbeitung erfolgt durch Spachteln. Wie viel Material benötigt wird, richtet sich nach Größe und Ausführung der zu verschließenden Öffnungen.

Die Verarbeitungstemperatur darf +5 °C nicht unterschreiten. Für die konkrete Ausführung sind zusätzlich die Vorgaben des jeweiligen Abschottungssystems sowie die zugehörigen Nachweise und technischen Unterlagen zu berücksichtigen.

Gebinde und Lieferung

• Gebinde: Kartusche
• Gebindegröße: 310 ml

Lagerung und Haltbarkeit

FLAMRO SIBRALIT DX sollte kühl, trocken und vor Frost geschützt gelagert werden. Der vorgesehene Lagertemperaturbereich liegt zwischen +5 °C und +30 °C. Im ungeöffneten Originalgebinde beträgt die Lagerfähigkeit mindestens 18 Monate.

Sicherheitshinweis

Bei der Verarbeitung des intumeszierenden Brandschutzspachtels sind die Angaben des zugehörigen Sicherheitsdatenblatts sowie die geltenden technischen und projektspezifischen Vorgaben zu beachten.

Die Knauf Lose Stopfwolle (10 kg) ist eine lose Steinwolle zur zuverlässigen Dämmung in der technischen Isolierung. Sie wird vor allem dort eingesetzt, wo Dämmstoffe zugeschnittene Formen nicht abdecken: in Hohlräumen, Schächten, Öfen und an schwer erreichbaren Stellen. Das Material ist nicht brennbar, wirkt wärme- und schalldämmend und bleibt dank seiner Alterungsbeständigkeit langfristig leistungsfähig. Zusätzlich ist die Stopfwolle wasserabweisend, wird ohne Bindemittel hergestellt und ist nahezu ölfrei.

Wichtige Merkmale

• Werkstoff: lose Steinwolle ohne Bindemittel
• Gebinde: 10 kg Sack
• Brandschutzklasse: A1 nach EN 13501-1 (nicht brennbar)
• Maximale Anwendungstemperatur: 660 °C
• Faserschmelzpunkt: > 1000 °C
• Stopfdichte: 70 bis 150 kg/m³ (abhängig von der Verarbeitung)
• Eigenschaften: wasserabweisend und alterungsbeständig

Passgenau für unregelmäßige Bereiche

Durch die lockere Struktur lässt sich die Knauf Stopfwolle besonders flexibel einbringen und an unterschiedliche Geometrien anpassen. Damit eignet sie sich für Stopfdämmungen in unregelmäßig geformten Hohlräumen ebenso wie für Schächte, Matratzen oder Öfen. Auch bei höheren Temperaturen unterstützt das Material eine dauerhaft wirksame Wärme- und Schalldämmung.

Für anspruchsvolle Anwendungen ausgelegt

Die hohe Temperaturbeständigkeit macht die lose Steinwolle zur passenden Lösung für technische Isolierungen mit erhöhten Anforderungen. Je nach Stopfdichte sind Anwendungen bis etwa 800 °C möglich. Die Einstufung als nicht brennbar (Euroklasse A1) bietet zusätzliche Sicherheit, insbesondere in Bereichen mit brandschutzrelevanten Vorgaben.

Hinweise zur Lagerung

Damit die Qualität erhalten bleibt, sollte die Stopfwolle trocken und vor Regen sowie Feuchtigkeit geschützt gelagert werden. Kontakt mit dem Boden ist zu vermeiden: ideal ist eine Aufbewahrung auf Paletten oder in einem überdachten Lagerbereich.

Typische Einsatzgebiete

• Stopfdämmung in Schächten und Hohlräumen
• Dämmarbeiten an Matratzen und Öfen
• Wärme- und Schalldämmung an schwer zugänglichen Stellen
• Technische Isolierungen im Hochtemperaturbereich

Das Kennzeichnungsschild von Flamro dient der dauerhaften Kennzeichnung und eindeutigen Identifizierung von Brandschutzsystemen. Es unterstützt Sie dabei, passive Brandschutzlösungen sauber zu dokumentieren und für spätere Inspektionen sowie Wartungen klar zuzuordnen.

Als universelles Kennzeichnungsschild ist es zum Selbstbeschriften ausgelegt und hilft Ihnen, die Kennzeichnungspflicht mit wenigen Angaben zuverlässig zu erfüllen.

Wichtigste Merkmale

• Universelles Kennzeichnungsschild zur Identifizierung von Brandschutzsystemen
• Zum Selbstbeschriften
• Unterstützt die Erfüllung der Kennzeichnungspflicht mit wenigen Angaben

Einsatzbereiche

• Kennzeichnung von Brandschutzabschottungen und Brandschutzkonstruktionen
• Nachweis für die Brandschutzdokumentation
• Dokumentation passiver Brandschutzlösungen für Inspektion und Wartung

Vorteile in der Praxis

• Eindeutige Identifizierbarkeit von Brandschutzsystemen vor Ort
• Verbesserte Übersicht für Prüfungen, Wartung und Dokumentation

Produktinformationen

• Marke: Flamro
• Produktkategorie: Kennzeichnungsschild
• Artikelnummer: 14000
