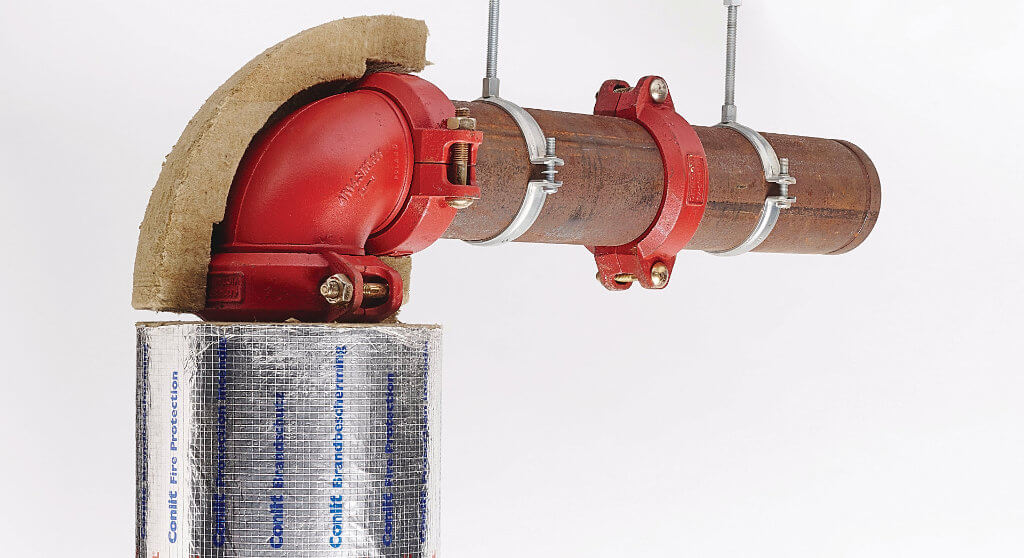

ROCKWOOL Conlit Sprinkler System

Das Conlit PS 150 Sprinkler Cap ist ein vorgefertigtes Formteil aus nicht brennbarer Steinwolle und wurde für den Einsatz im Conlit PS 150 Sprinkler System konzipiert. Durch die passgenaue Form eignet es sich zur feuerwiderstandsfähigen Bekleidung von Rohrkupplungen an Sprinkler- und Feuerlöschleitungen. Damit unterstützt das Conlit PS 150 Sprinkler Cap eine normgerechte Ausführung von Details im Bereich des Leitungsbrandschutzes.

Produkteigenschaften

• Systemzugehörigkeit: Bestandteil des Conlit PS 150 Sprinkler Systems.
• Material: Formteil aus nichtbrennbarer, druckfester Steinwolle.
• Passform: Passgenau für gängige Rohrdimensionen.
• Montage: Einfach und schnell zu montieren.
• Beständigkeit: Formbeständig und auf Langlebigkeit ausgelegt.
• AS-Qualität: Hergestellt in AS-Qualität.
• Feuerwiderstand: Feuerwiderstandsfähige Bekleidung gemäß F 90.
• Verwendbarkeitsnachweis: abP P-MPA-E-02-507.

Anwendungsbereiche

Das Conlit PS 150 Sprinkler Cap wird als Brandschutzbekleidung für Rohrkupplungen an Feuerlöschleitungen und Sprinklerzuleitungen aus Stahl oder Hartkupfer eingesetzt. Es ist für Installationen vorgesehen, bei denen eine Feuerwiderstandsdauer von bis zu 90 Minuten nach F 90 gefordert ist.

Verarbeitungshinweise

• Ausführung: Nur durch Fachbetriebe und Fachleute anzuwenden.
• Lagerung: Trocken lagern und vor Feuchtigkeit schützen.
• Systemmontage: Montage in Kombination mit Conlit PS 150 Sprinkler Section und Sprinkler Bogen.
• Vorgaben: Alle technischen Vorschriften und Sicherheitsvorgaben beachten.

Technische Details

• Schwelverhalten: Keine Neigung zu kontinuierlichem Schwelen nach DIN EN 16733.
• Obere Anwendungstemperatur: Bis 250 °C auf der Steinwollseite, bis 80 °C auf der Aluminiumseite.
• Spezifische Wärmekapazität: 0,84 kJ/(kg·K).
• Chloridgehalt: < 10 ppm.
• Wasseraufnahme: ≤ 1 kg/m².
• Materialeigenschaften: Silikonfrei und lackverträglich.

Der Conlit PS 150 Sprinkler Bogen ist ein vorkonfektioniertes Formteil aus Steinwolle und wurde für die passgenaue Brandschutzbekleidung von Rohrbögen an Sprinklerleitungen entwickelt. Als Teil des Conlit Brandschutzsystems unterstützt er einen zuverlässigen Schutz im Brandfall. Gleichzeitig erleichtern die durchdachte Formgebung, die einfache Handhabung und die hohe Formstabilität die Montage vor Ort.

Produkteigenschaften

• AS-Qualität: Geeignet für austenitische Stähle, chloridarm und silikonfrei.
• Temperaturbeständigkeit: Formbeständig bis 250 °C auf der Steinwolleseite.
• Montage: Einfach und schnell zu verarbeiten.
• Formteil: Vorkonfektioniert und passend für gängige Rohrdimensionen.

Anwendungsbereiche

• Einsatz: Bekleidung von Rohrbögen an Feuerlösch- und Sprinklerleitungen aus Stahl oder Hartkupfer.
• Feuerwiderstand: Geeignet für Installationen mit Feuerwiderstandsdauer F 90.
• System: Integrierter Bestandteil des Conlit Sprinkler Systems.

Verarbeitungshinweise

• Ausführung: Nur durch Fachbetriebe nach den gültigen technischen Richtlinien einbauen.
• Lagerung und Montage: Steinwolle stets trocken lagern und trocken montieren.
• Ausführungssicherheit: Auf eine vollständige Ummantelung aller Rohrbögen achten.

Weitere Hinweise

• Verwendbarkeitsnachweis: abP P-MPA-E-02-507.
• Kombination: In Verbindung mit Conlit PS 150 Sprinkler Section und Sprinkler Cap einsetzbar.
• Abmessungen: Für Rohrdurchmesser von 60,3 mm bis 168,3 mm erhältlich.

Die Conlit PS 150 Sprinkler Section ist eine nicht brennbare Brandschutzschale aus druckfester Steinwolle und wurde speziell für die Dämmung sowie den Brandschutz von Sprinkler- und Feuerlöschleitungen entwickelt. Durch die Kaschierung mit einer Aluminium-Sandwich-Folie inklusive Gitternetzverstärkung und die praktischen Einschnitte ist die Montage besonders komfortabel. Gleichzeitig bietet die Conlit PS 150 Sprinkler Section einen zuverlässigen Schutz vor Hitzeeinwirkung und Feuchtigkeit.

Produkteigenschaften im Überblick

• Material: Hergestellt aus druckfester Steinwolle.
• Kaschierung: Farblich gekennzeichnete Aluminium-Sandwich-Folie.
• Dampfbremse: Mit wirkungsvoller Dampfbremse ausgestattet.
• Montagefreundlich: Innenwandung ist zur erleichterten Montage eingesägt.
• Formstabil: Formbeständig und auf eine einfache Verarbeitung ausgelegt.
• AS-Qualität: Geeignet für Anwendungen mit austenitischen Stählen.
• Wasserabweisend: Wasseraufnahme ≤ 1 kg/m².
• Anwendungstemperatur: Steinwolleseite bis 250 °C, Aluminiumseite bis 80 °C.

Anwendungsbereiche

Die Conlit PS 150 Sprinkler Section wird zur feuerwiderstandsfähigen Bekleidung von Leitungen und Formteilen eingesetzt, unter anderem für folgende Anwendungen:

• Feuerlöschleitungen aus Stahl oder Hartkupfer.
• Sprinklerzuleitungen.
• Rohrkupplungen und Rohrbogen.

Die entsprechenden Konstruktionen sind für eine Feuerwiderstandsdauer von F 90 ausgelegt.

Verarbeitungshinweise

• Montage: Rohrschalen sind einseitig aufgeschlitzt und innen eingesägt, dadurch einfach aufzuklappen und passgenau anzubringen.
• Lagerung: Trocken lagern und vor Feuchtigkeit schützen.
• Vorgaben beachten: Alle geltenden Verlege- und Verarbeitungshinweise sowie behördliche und sicherheitstechnische Vorgaben einhalten.

Verwendbarkeitsnachweise

• abP: P-NDS04-417 für die Conlit PS 150 Sprinkler Section.
• Feuerwiderstandsfähige Bekleidung: GA-2011/159d-Nau.

Das ROCKWOOL Conlit Kit zum Verschließen von Fugen und Ringspalten ist eine gebrauchsfertige, lösungsmittelfreie Brandschutzdichtmasse für verlässliche Abschottungen im baulichen Brandschutz. Das einkomponentige System lässt sich unkompliziert verarbeiten und ermöglicht eine sichere, dauerhaft haftende Abdichtung auf verschiedenen Untergründen.

Dank der ausgeprägten Klebewirkung eignet sich das ROCKWOOL Conlit Kit insbesondere für Anschlüsse und Übergänge an Mauerwerk sowie für Anwendungen in Kombination mit ROCKWOOL Conlit Rohrschalen und weiteren Systembestandteilen.

Wichtige Produktmerkmale

• Lösungsmittelfreie, einkomponentige Brandschutzdichtmasse
• Geeignet zum Verschluss von Fugen und Ringspalten
• Gute Klebewirkung auf Mauerwerk und weiteren Untergründen
• Systemkompatibel mit Conlit Rohrschalen
• Haftet auf Conlit Bandage und weiteren Materialien

Geeignete Untergründe und Materialien

• Mauerwerk
• Conlit Rohrschalen
• Conlit Bandage
• Weitere bauübliche Materialien, abhängig vom jeweiligen Untergrund

Anwendungsbereiche

Das ROCKWOOL Conlit Kit wird verwendet, um Fugen und Ringspalten normgerecht und dauerhaft zu verschließen. Es eignet sich besonders für typische Anschlussdetails im Bereich von Rohrdurchführungen und Abschottungen, bei denen eine zuverlässige Abdichtung sowie eine sichere Haftung auf unterschiedlichen Materialien notwendig ist.

Verarbeitungshinweise

• Untergründe müssen tragfähig, sauber sowie staub- und fettfrei sein.
• Material passend zum Fugen- oder Ringspaltmaß einbringen und sorgfältig an die Flanken anarbeiten.
• Bei der Kombination mit Conlit Rohrschalen und Conlit Bandage die jeweilige Systemausführung beachten.
