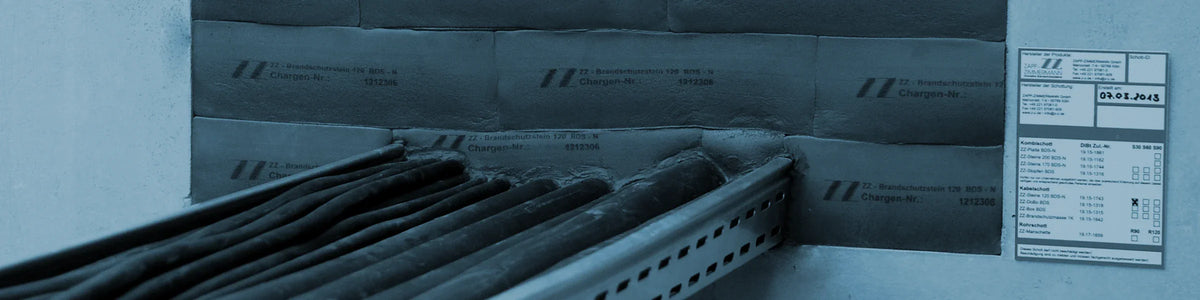

Brandschutzsteine, Stopfen & Boxen

Der PROMASTOP®-Modulstopfen ist ein elastischer Rundstopfen aus intumeszierendem Brandschutzmaterial für Kabeldurchführungen. Im Brandfall bildet das Material einen wärmedämmenden Schaum und hilft so, die Ausbreitung von Feuer und Rauch in andere Brandabschnitte zu verhindern. Durch die elastische Ausführung lässt sich der PROMASTOP®-Modulstopfen gut an bauliche Gegebenheiten anpassen.

Vorteile und Merkmale

• Elastischer Rundstopfen aus intumeszierendem Brandschutzmaterial
• Staubfrei bearbeitbar
• Mit Messer beliebig teilbar
• Mit anderen Abschottungsprodukten kombinierbar: baurechtliche Nachweise beachten
• Nicht korrosiv gegenüber verzinktem Stahl, Edelstahl und Aluminium
• Nachbelegung problemlos möglich, auch beim Einbau in Promat-Mörtelschotts

Anwendung

• Abschottungen bei Durchführungen elektrischer Leitungen in Massivbauteilen
• Zwei PROMASTOP®-Modulstopfen ergeben eine Abschottung
• Für Metallständerwände: Einbau mit Modulschalen-Set

Technische Daten

• Brandverhalten: normalentflammbar B2 nach DIN 4102
• Farbe: rotbraun
• VOC-Gehalt: < 4 g/l
• SVHC-Gehalt: enthält keine besorgniserregenden SVHC-Stoffe im Mengenanteil ≥ 0,1 % gemäß REACH-Verordnung
• Lieferform: einbaufertiger Rundstopfen
• Verkaufseinheit: 1 Stück

Zubehör und Kombinationen

• PROMASTOP®-Systemkitt-N: zum Verschließen von Fugen, Spalten und Zwickeln bei Kabeln und Kabelbündeln im Systemverbund
• Modulschale: zur fachgerechten Ausführung in Metallständerwänden

Hinweise zur Ausführung

• Baurechtliche Nachweise der Brandschutzkonstruktion beachten, zum Beispiel ABG Z-19.53-2472

• Bei Kombinationen mit weiteren Abschottungsprodukten: Zulassungsumfang und Systemdetails prüfen

ZZ-DoBo BDS ist ein Brandschutzsystem zur sicheren Kabelabschottung in Wänden und Decken. Es besteht aus einer hart geschäumten Rohrschale sowie zwei weichen, flexiblen Brandschutzstopfen auf Polyurethanbasis mit halogenfreien Brandschutzadditiven. Im Brandfall intumesziert das System und unterstützt so eine zuverlässige Abschottung von Durchführungen.

Einsatzbereiche

• Kabelabschottung S30, S60, S90 für Massivwände, Massivdecken und leichte Trennwände
• Brandabschottung von Elektrokabeln, Telekommunikationskabeln und optischen Faserkabeln
• Geeignet für brennbare und nicht brennbare Rohre zu Steuerungszwecken bis 15 mm Außendurchmesser

Produktaufbau und Eigenschaften

• System aus hart geschäumter Rohrschale und zwei flexiblen Brandschutzstopfen
• Brandschutzstopfen auf Polyurethanbasis mit halogenfreien Brandschutzadditiven
• Intumeszierendes Verhalten im Brandfall
• Farbe: Rotbraun

Abmessungen und Lieferumfang

• Rohrschale mit zwei Stopfen
• Nenngrößen: 75/100 x 100 mm
• Nenngrößen: 75/100 x 150 mm

Zulassungen und Zertifikate

• Allgemeine bauaufsichtliche Zulassung: Z-19.15-1318, DiBt
• Allgemeine bauaufsichtliche Zulassung: Z-19.11-1599, DiBt
• Brandschutzanwendung Nr. 18810, VKF

Brandverhalten

• Baustoffklasse nach DIN 4102: B2
• Klassifizierung nach DIN EN 13501-1: Klasse E
• Blähdruck: kein Blähdruck messbar
• Aufschäumfaktor Brandschutzstopfen: 1,6-fach bis 4,5-fach

Technische Kennwerte

• Rohdichte Brandschutzstopfen: 240 kg/m³ bis 300 kg/m³
• Rohdichte Rohrschale: 240 kg/m³ bis 440 kg/m³
• Wärmeleitfähigkeit Brandschutzstopfen: 0,103 W/(m*K) nach DIN EN 12667
• Stauchhärte Brandschutzstopfen: Cv (40%) = 18 kPa nach DIN EN ISO 3386-1
• Oberflächenwiderstand: R0 >> 10¹² Ω, geprüft nach DIN IEC 60167

Umgebungsbedingungen und Beständigkeit

• Dauerhafte Kontakt- beziehungsweise Umgebungstemperatur: bis 80 °C
• Nutzungskategorie gemäß ETAG 026-2: Z1, für Innenbereiche
• Geeignet bei Feuchtigkeit in Innenbereichen, Temperatur mindestens 0 °C
• Gelegentliche kurzzeitige Spritzwasserbelastung: unproblematisch
• Dauerhafte Nässe sowie stehendes oder drückendes Wasser: vermeiden

Verträglichkeit mit Anstrichen, Chemikalien, Metallen und Kunststoffen

• Anstrichstoffe ohne negative Auswirkung auf die Brandschutzeigenschaften: Kunststoffdispersionsfarbe, Alkydharzlack, Polyurethanacryllack, Epoxidharzlack
• Kurzzeitige Einwirkung ohne Veränderung der Brandschutzeigenschaften: Trichlorethylen, Xylol, Aceton, Testbenzin, Butylacetat, Butanol, Heizöl EL
• Gasförmige Chemikalien: kurzzeitige Lagerung oberhalb konzentrierter Ammoniumhydroxid-Lösung möglich
• Kontaktverträglichkeit: Aluminium, Edelstahl, verzinkter Stahl sowie Polyethylen und Polyvinylchlorid werden nicht negativ beeinflusst
• Hinweis: hohe Feuchte oder bestimmte Stoffe können Farbaufhellungen oder Farbveränderungen verursachen

Transport, Lagerung und Sicherheit

• Trocken und staubgeschützt lagern
• Nur in Originalverpackung transportieren und lagern
• Sicherheitshinweise: Sicherheitsdatenblatt beachten

Der ZZ-Brandschutzstopfen BDS ist ein stopfenförmiges, elastisches Produkt auf Polyurethanbasis mit halogenfreien Brandschutzadditiven. Im Brandfall intumesziert das Material und unterstützt so die sichere Abschottung in geprüften Kabelabschottungssystemen.

Wichtigste Merkmale

• Material: Polyurethanbasis mit halogenfreien Brandschutzadditiven
• Funktion im Brandfall: intumeszierend
• Farbe: rotbraun
• Rohdichte: 240 kg/m³ bis 300 kg/m³

Einsatzbereiche

• Kabelabschottung (Kombiabschottung) S30, S60, S90 für Massivwände, Massivdecken und leichte Trennwände
• Brandabschottung von Elektrokabeln, Telekommunikationskabeln und optischen Faserkabeln
• Geeignet für Elektroinstallationsrohre sowie nicht brennbare Rohre

Zulassungen und Zertifikate

• Allgemeine bauaufsichtliche Zulassung: Z-19.15-1316 (DiBt)
• Allgemeine bauaufsichtliche Zulassung: Z-19.11-1599 (DiBt)
• Brandschutzanwendung: Nr. 18811 (VKF)

Verhalten im Brandfall

• Baustoffklasse nach DIN 4102: B2
• Klassifizierung nach DIN EN 13501-1: Klasse E
• Blähdruck: kein Blähdruck messbar
• Aufschäumfaktor: 1,6-fach bis 4,5-fach

Physikalische Richtwerte

• Luftdurchlässigkeit nach EN 1026: Q₆₀₀ ≤ 0,08 m³/(h*m²)
• Widerstand gegen statischen Differenzdruck in Anlehnung an EN 12211: P_max = 6500 Pa
• Wärmeleitfähigkeit nach DIN EN 12667: λ = 0,103 W/(m*K)
• Luftschalldämmung nach EN ISO 717-1: Dn,e,w(C;Ctr) = 68 (-2; -7) dB
• Luftschalldämmung nach EN ISO 717-1: Rw(C;Ctr) = 47 (-2; -7) dB
• Stauchhärte nach DIN EN ISO 3386-1: Cv (40%) = 18 kPa
• Oberflächenwiderstand: R₀ = 2,39 x 10⁹ Ω

Einsatz in explosionsgefährdeten Bereichen

• Zulässig in explosionsgefährdeten Zonen: 0, 1, 2, 20, 21, 22
• Voraussetzung: geerdete Ausführung

Innenraumhygiene und Emissionen

• Anforderungen der Innenraumlufthygiene nach AgBB-Schema 2015: erfüllt
• VOC-Emissionsklasse: A+ (französischer Erlass Nr. 2011-321)
• Mikrobielle Verstoffwechselbarkeit nach DIN EN ISO 846: inert bzw. fungistatisch bzw. bakteriostatisch

Verarbeitungshinweise und Umgebungsbedingungen

• Dauerhafte Kontakt- bzw. Umgebungstemperatur: ≤ 80 °C
• Zulässige Umgebungsbedingungen gemäß ETAG 026-2: Nutzungskategorie Z1
• Verwendung: Innenbereiche mit jeglicher Feuchtigkeit, Temperatur ≥ 0 °C
• Hinweis: gelegentliche, kurzzeitige Spritzwasserbelastung ist unproblematisch
• Hinweis: dauerhafte Nässe sowie stehendes und drückendes Wasser vermeiden

Beständigkeit gegen Anstrichstoffe und Chemikalien

• Anstrichstoffe ohne Veränderung der brandschutztechnischen Eigenschaften: Kunststoffdispersionsfarbe, Alkydharzlack, Polyurethanacryllack, Epoxidharzlack
• Lösemittel und Öl bei gelegentlicher, kurzzeitiger Einwirkung: Trichlorethylen, Xylol, Aceton, Testbenzin, Butylacetat, Butanol, Heizöl EL
• Kontaktverträglichkeit: Aluminium, Edelstahl, verzinkter Stahl sowie PE und PVC werden nicht negativ beeinflusst

Transport, Lagerung und Sicherheit

• Lagerung: trocken, staubgeschützt, nur in Originalverpackung
• Sicherheit: Sicherheitsdatenblatt beachten

Die ZZ-Brandschutzplatte BDS-N ist ein plattenförmiges Sandwichbauteil für zuverlässige Abschottungslösungen im vorbeugenden Brandschutz. Der integrierte, halogenfrei additivierte Polyurethanschaum intumesziert im Brandfall und unterstützt so die sichere Schottwirkung. Durch den Aufbau mit innenliegender Schale aus Schaumstoff beziehungsweise außenliegender wasserabweisender Schale aus hochverpresster Pappe eignet sich die ZZ-Brandschutzplatte BDS-N für vielfältige Einbausituationen.

Wichtigste Produktdaten

• Produkt: ZZ-Brandschutzplatte BDS-N

• Farbe: Rotbraun
• Rohdichte: 240 bis 300 kg/m³
• Transport und Lagerung: Trocken, staubgeschützt und nur in Originalverpackung
• Sicherheitshinweis: Sicherheitsdatenblatt beachten

Einsatzbereiche

• Kombiabschottung S90 für Massivwände, Massivdecken und leichte Trennwände
• Auch geeignet als Reparaturschott
• Brandabschottung von Elektrokabeln aller Art
• Abschottung für brennbare und nicht brennbare Rohre

Zulassungen und Nachweise

• Allgemeine bauaufsichtliche Zulassung: Z-19.15-1861 (DiBt)
• Allgemeine bauaufsichtliche Zulassung: Z-19.11-1599 (DiBt)
• Gutachten: Reparaturschott 20906/2009 (MPA Braunschweig)
• Gutachten: Vorschott 3504/136/10 (MPA Braunschweig)

Brandverhalten

• Baustoffklasse nach DIN 4102: B2
• Klassifizierung nach DIN EN 13501-1: Klasse E
• Blähdruck: Kein Blähdruck messbar
• Aufschäumfaktor: 1,6-fach bis 4,5-fach

Physikalische Kennwerte

• Wärmeleitfähigkeit: 0,0998 W/(m*K) nach DIN 52612
• Stauchhärte: Cv (40%) = 59 kPa nach DIN EN ISO 3386-1
• Luftschalldämmung: D`n,w = 56 dB
• Bewertetes Schalldämmmaß: R`w(C;Ctr) = 36 (-3; -11) dB nach EN ISO 717-1

Hinweise zu Umwelteinflüssen und Beständigkeit

Die ZZ-Brandschutzplatte BDS-N ist für eine dauerhafte Kontakt- beziehungsweise Umgebungstemperatur bis 80 °C ausgelegt. Gelegentliche, kurzzeitige Spritzwasserbelastung ist unproblematisch. Dauerhafte Nässe sowie stehendes oder drückendes Wasser sind zu vermeiden.

Anstriche, Chemikalien und Materialkontakt

Bestimmte Anstriche sowie gelegentliche, kurzzeitige Einwirkung ausgewählter Chemikalien verursachen keine Veränderung der brandschutztechnischen Eigenschaften. Dazu zählen unter anderem Kunststoffdispersionsfarbe, Alkydharzlack, Polyurethanacryllack und Epoxidharzlack. Auch der Kontakt mit Aluminium, Edelstahl, verzinktem Stahl sowie Kunststoffen wie Polyethylen und Polyvinylchlorid beeinflusst die Oberflächenbeschaffenheit nach Datenblattangaben nicht negativ.

Der PROMASTOP Modulstein 90 (XL) ist ein elastischer Modulstein aus intumeszierendem Brandschutzmaterial zur sicheren Abschottung von Leitungsdurchführungen. Im Brandfall bildet das Material einen wärmedämmenden Schaum und kann so die Ausbreitung von Feuer und Rauch in andere Brandabschnitte reduzieren. Dank der elastischen Ausführung lässt sich der PROMASTOP Modulstein 90 (XL) besonders gut an bauliche Gegebenheiten anpassen.

Wichtige Merkmale

• Intumeszierendes Brandschutzmaterial: schäumt im Brandfall auf und wirkt wärmedämmend.
• Elastisch: erleichtert die Anpassung an unregelmäßige Öffnungen und Bauteilgeometrien.
• Staubfrei bearbeitbar: saubere Verarbeitung auf der Baustelle.
• Für Kabel- und Rohrabschottung: geeignet für unterschiedliche Installationssituationen.
• Nicht korrosiv: verträglich gegenüber verzinktem Stahl, Edelstahl und Aluminium.

Anwendungsbereiche

• Durchführungen elektrischer Leitungen: Einbau als Kabelschott mit Modulsteinen.
• Rohrdurchführungen: für brennbare und nicht brennbare Rohre.
• Einbau in Massivbauteilen: z. B. Wände und Decken in massiver Bauweise.
• Einbau in Metallständerwänden: geeignet für Trockenbaukonstruktionen.

Systemlösungen und Nachbelegung

Mit dem PROMASTOP Modulstein 90 (XL) lassen sich Abschottungen für Kabel und Rohre effizient umsetzen. Eine Nachbelegung ist in der Regel problemlos möglich, sodass spätere Anpassungen der Installation vereinfacht werden. Je nach Ausführung kann der PROMASTOP Modulstein 90 (XL) auch in Kombination mit weiteren Systemkomponenten eingesetzt werden.

Hinweise zur Planung und Ausführung

• Bauaufsichtliche Nachweise beachten: Ausführung gemäß allgemeinem bauaufsichtlichem Nachweis (ABG), z. B. Z-19.53-2477-DIBt bzw. Z-19.53-2471-DIBt.
• Systemkonforme Konstruktion wählen: Einsatz im PROMASTOP Kombischott bzw. Kabelschott entsprechend der vorgesehenen Konstruktionen.
• Bauteil und Belegung prüfen: Details zur zulässigen Belegung und Ausführung sind den jeweiligen Systemunterlagen zu entnehmen.

Die Cable Tube CT ist eine zweiteilige Kabelröhre zur Herstellung von einfachen, brandschutztechnischen Abschottungen in Kernlochbohrungen. Die Cable Tube CT besteht aus zwei PVC-Halbschalen mit innenliegendem intumeszierendem Lining und ermöglicht eine schnelle, saubere Montage auch bei bestehenden Installationen. Je nach Ausführung unterstützt die Cable Tube CT Einzelabschottungen sowie den Einsatz als Nachbelegungsvorkehrung.

Vorteile der Cable Tube CT

• Montage: Besonders leichte Anwendung für einfache Einzelabschottungen in Kernlochbohrungen
• Nachbelegung: Geeignet als Nachbelegungsvorkehrung
• Bestand: Einbau auch bei bestehenden Installationen möglich
• Belegung: 100%ige Belegung des Cable Tube CT Querschnitts möglich
• Ausführung: Gruppenanordnungen im Nullabstand möglich

Aufbau und Material

• Halbschalen: PVC
• Innenlining: Intumeszierendes Gewebe
• Verschluss: Weichschaumstopfen
• Halbschalenverschluss: Klickverschluss
• Farbe: Grau, Innenlining rot

Einsatzbereiche

• Einsatz als Einzelabschottung
• Einsatz als Nachbelegungsvorkehrung
• Bauteile: Leichte Trennwände, Massivwände, Massivdecken sowie Holzbau mit CLT-Wänden und CLT-Decken
• Anwendung: Brandhemmende Maßnahme zur Kabel- und Rohrabschottung

Abmessungen und Ausführungsvarianten

• Ø 60 mm: Länge 150 mm
• Ø 90 mm: Länge 150 mm, 200 mm, 300 mm
• Ø 120 mm: Länge 150 mm, 200 mm, 300 mm

Technische Daten

• Verwendbarkeitsnachweis: ETA-16/0016
• Schallschutz: 64 (-2;-6) dB
• Leistungserklärung: 0127-CT-CABLE-TUBE

Hinweise zur Verarbeitung

Die Cable Tube CT wird aus zwei Halbschalen um die Belegung geführt und über den Klickverschluss geschlossen. Der Verschluss der Öffnungen erfolgt mit passenden Weichschaumstopfen, die systemkonform eingesetzt werden. Für die zulässigen Belegungen, Bauteile und Ausführungsdetails sind die jeweiligen Systemunterlagen und Nachweise maßgeblich.

Lagerung und Sicherheit

• Lagerung: Innenbereich bei Raumtemperatur von +5 °C bis +30 °C
• Sicherheit: Kein Gefahrstoff nach GefStoffV und kein Gefahrgut nach GGVS/ADR
