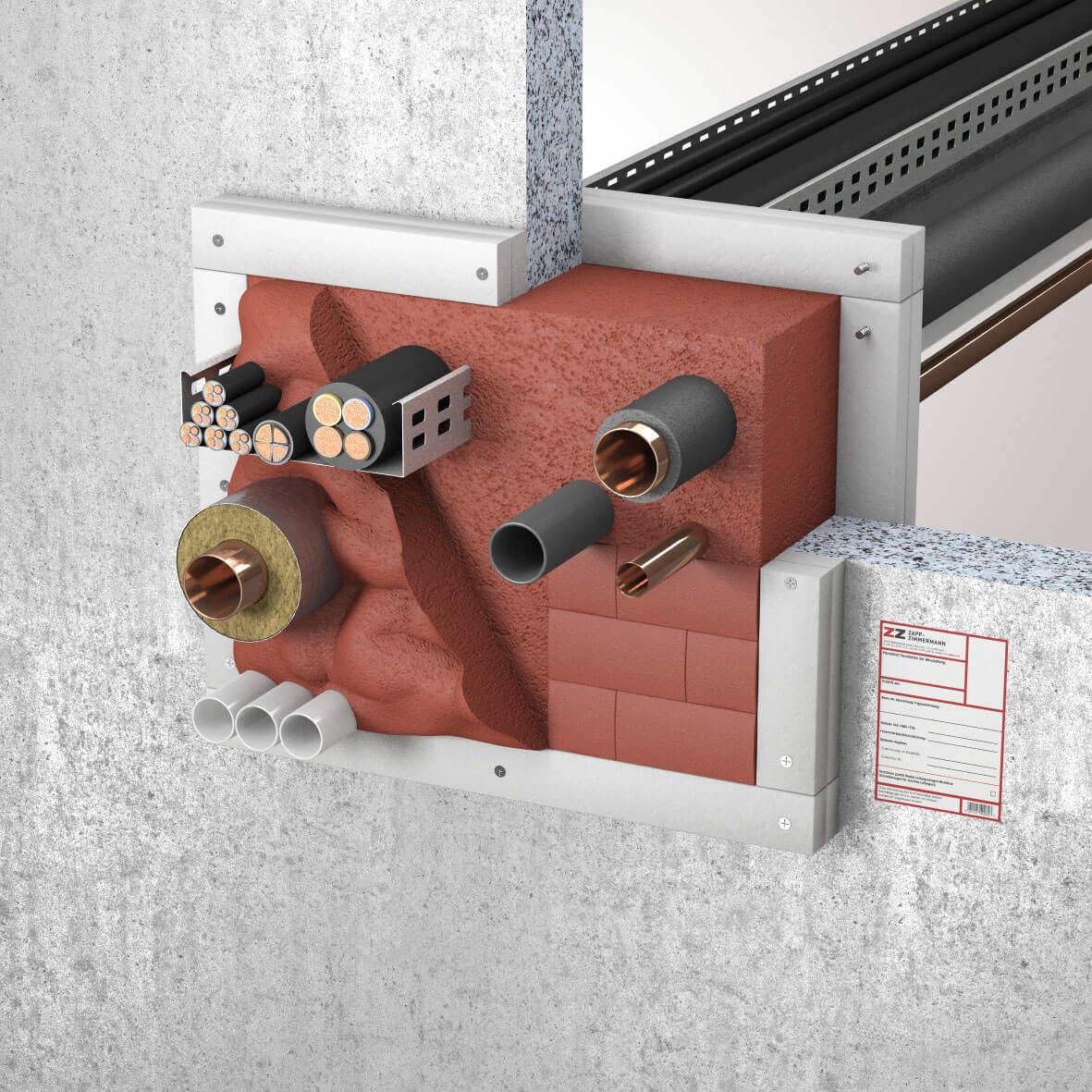

ZZ M30-S90 Kombischott

Der Brandschutzschaum ZZ 330 ist ein 2-Komponenten-Polyurethanschaumsystem aus der Kartusche, das mit halogenfreien Brandschutzadditiven versetzt ist. Im Brandfall intumesziert der Schaum und unterstützt so eine zuverlässige Abschottung von Durchführungen und Zwischenräumen in zugelassenen Brandschutzsystemen.

Durch die Kartuschenanwendung lässt sich der Brandschutzschaum ZZ 330 sauber und kontrolliert verarbeiten. Er eignet sich besonders für Kombiabschottungen in unterschiedlichen Bauteilen und für typische Installationsdurchführungen im Gebäude.

Produktprofil

• Produkttyp: 2-Komponenten-Polyurethanschaum aus der Kartusche
• Brandwirkung: intumeszierend im Brandfall
• Additive: halogenfreie Brandschutzadditive
• Farbe: rotbraun
• Inhalt: 380 ml
• Rohdichte im ausreagierten Zustand: ρ ≥ 215 kg/m³

Einsatzbereiche

• Kombiabschottung für Massivwände, Massivdecken und leichte Trennwände
• Brandabschottung von Elektrokabeln, Telekommunikationskabeln und optischen Faserkabeln
• Brandabschottung von Elektroinstallationsrohren
• Abschottung von brennbaren und nicht brennbaren Rohren
• Brandabschottung von Installationen gemäß MLAR

Verhalten im Brandfall

• Klassifizierung nach DIN EN 13501-1: Klasse E
• Blähdruck: kein Blähdruck messbar
• Aufschäumfaktor: 1,6-fach bis 4,5-fach

Verarbeitung

• Verarbeitungstemperatur: 15 °C bis 30 °C
• Empfohlene Verarbeitungstemperatur: 20 °C bis 25 °C
• Schaumausbeute: bis zu 2,1 Liter
• Arbeitsunterbrechung: ca. 50 Sekunden bei 22 °C Material- und Umgebungstemperatur
• Schneidbarkeit: nach ca. 90 Sekunden bei 22 °C Material- und Umgebungstemperatur

Technische Kennwerte

• Luftdurchlässigkeit: Q600 ≤ 0,08 m³/(h*m²) gemäß EN 1026
• Widerstand gegen statischen Differenzdruck: Pmax bis 10000 Pa in Anlehnung an EN 12211
• Wärmeleitfähigkeit: λ = 0,088 W/(m*K)
• Luftschalldämmung: Rw bis 47 dB gemäß EN ISO 717-1
• Oberflächenwiderstand: R0 = 1,25 x 10⁹ Ω
• Einsatz in explosionsgefährdeten Zonen: 0, 1, 2, 20, 21, 22 bei geerdeter Ausführung

Umgebungsbedingungen und Beständigkeit

• Nutzungskategorie nach ETAG 026-2: Z1
• Verwendung: Innenbereiche mit jeglicher Feuchtigkeit bei Temperatur: ≥ 0 °C
• Feuchtebeanspruchung: gelegentliche, kurzzeitige Spritzwasserbelastung ist unproblematisch
• Hinweis: dauerhafte Nässe sowie stehendes oder drückendes Wasser vermeiden
• Dauerhafte Kontakt- bzw. Umgebungstemperatur: ≤ 80 °C
• Kontaktverträglichkeit: kein negativer Einfluss auf Aluminium, Edelstahl, verzinkten Stahl sowie PE und PVC

Einfluss von Anstrichstoffen und Chemikalien

• Anstrichstoffe ohne Einfluss bei gelegentlicher, kurzzeitiger Einwirkung: Kunststoffdispersionsfarbe, Alkydharzlack, Polyurethanacryllack, Epoxidharzlack
• Lösemittel und Öl ohne Einfluss bei gelegentlicher, kurzzeitiger Einwirkung: Trichlorethylen, Xylol, Aceton, Testbenzin, Butylacetat, Butanol, Heizöl EL
• Gasförmige Chemikalien: kurzzeitige Lagerung oberhalb konzentrierter Ammoniumhydroxid-Lösung möglich
• Hinweis: bei hoher Feuchte oder bestimmten Anstrichstoffen und Chemikalien können geringe Farbaufhellungen oder Farbveränderungen auftreten

Lagerung und Haltbarkeit

• Transport und Lagerung: trocken und nur in Originalverpackung
• Lagerungstemperatur: 5 °C bis 30 °C
• Lagerbeständigkeit: 12 Monate bei 23 °C und 50 % rLF
• Mindesthaltbarkeitsdatum: siehe Aufdruck der Kartusche

Sicherheit

• Sicherheitshinweise: bitte das Sicherheitsdatenblatt beachten

Der ZZ-Brandschutzstein ist ein quaderförmiges Formteil aus Polyurethanschaum, das mit halogenfreien Brandschutzadditiven ausgestattet ist. Im Brandfall intumesziert der ZZ-Brandschutzstein und unterstützt so die sichere Abschottung von Durchführungen in Bauteilen.

Der ZZ-Brandschutzstein eignet sich für Kombiabschottungen in unterschiedlichen Feuerwiderstandsklassen und wird typischerweise bei Kabeln, Installationsrohren sowie brennbaren und nicht brennbaren Rohren eingesetzt.

Produktmerkmale

• Material: Polyurethanschaum mit halogenfreien Brandschutzadditiven, im Brandfall intumeszierend
• Farbe: Rotbraun
• Rohdichte: 240 kg/m³ bis 300 kg/m³
• Aufschäumfaktor: 1,6-fach bis 4,5-fach
• Blähdruck: Kein Blähdruck messbar

Einsatzbereiche

• Kombiabschottung S30, S60, S90 für Massivwände, Massivdecken und leichte Trennwände
• Brandabschottung von Elektrokabeln, Telekommunikationskabeln und optischen Faserkabeln
• Geeignet für Elektroinstallationsrohre sowie brennbare und nicht brennbare Rohre

Zulassungen und Nachweise

• Allgemeine bauaufsichtliche Zulassung: Z-19.15-1744 (DiBt)
• Allgemeine bauaufsichtliche Zulassung: Z-19.15-2158 (DiBt)
• Allgemeine bauaufsichtliche Zulassung: Z-19.11-1599 (DiBt)
• VKF Brandschutzanwendungen: Nr. 16623 (Kabel), Nr. 16624 (Stahlrohre), Nr. 16625 (Kupferrohre)
• Fire resistance: Annex A of NEN 6069:2005 (2007-Efectis-R0837)

Verhalten im Brandfall

• Baustoffklasse nach DIN 4102: B2
• Klassifizierung nach DIN EN 13501-1: Klasse E

Umgebungsbedingungen und Beständigkeit

• Dauerhafte Kontakt- bzw. Umgebungstemperatur: bis 80 °C
• Nutzungskategorie: Z1, Innenbereiche mit jeglicher Feuchtigkeit, Temperatur mindestens 0 °C
• Spritzwasser: Gelegentliche kurzzeitige Spritzwasserbelastung ist unproblematisch
• Hinweis: Dauerhafte Nässe sowie stehendes und drückendes Wasser vermeiden
• Kontaktverträglichkeit: Aluminium, Edelstahl, verzinkter Stahl sowie Kunststoffe aus PE und PVC werden nicht negativ beeinflusst

Hinweise zu Transport und Lagerung

• Lagerung: Trocken, staubgeschützt und nur in Originalverpackung
• Sicherheit: Sicherheitsdatenblatt beachten

Verfügbare Varianten

• ZZ 212-250 Brandschutzstein 120
• ZZ 217-120 Brandschutzstein 170
• ZZ 220-120 Brandschutzstein 200
• ZZ 230-144 Brandschutzstein 200

Praxis-Tipp zur Auswahl

Wählen Sie den ZZ-Brandschutzstein passend zur geforderten Abschottung, zum Bauteil und zur Leitungsbelegung. Die konkrete Ausführung und Dimensionierung richtet sich nach der jeweiligen Zulassung und dem Anwendungsfall.

Das ZZ Starterkit Brandschutzschaum 330 ist ein praktisches Set für Anwendungen rund um Brandschutzkennzeichnung und Verarbeitung mit Kartusche. Sie erhalten die wichtigsten Komponenten in einem Paket, um den Brandschutzschaum sauber zu verarbeiten und die ausgeführte Stelle direkt zu kennzeichnen. Damit eignet sich das Set ideal, wenn Sie für die Verarbeitung und Dokumentation eine schnelle, übersichtliche Komplettlösung suchen.

Lieferumfang im Überblick

• ZZ Starterkit Brandschutzschaum 330
• 2 x Mischeraufsatz
• 1 x Kennzeichnungsschild
• 1 x EasyMax Kartuschenpistole

Ihre Vorteile

• Komplettset: Wichtige Komponenten für Verarbeitung und Kennzeichnung in einem Paket.
• Saubere Anwendung: Die Mischeraufsätze unterstützen eine kontrollierte, gleichmäßige Verarbeitung.
• Direkte Kennzeichnung: Mit dem Kennzeichnungsschild können Sie die bearbeitete Stelle sofort markieren.
• Komfortable Handhabung: Die EasyMax Kartuschenpistole erleichtert das dosierte Ausbringen aus der Kartusche.

Anwendung und Verarbeitung

Das ZZ Starterkit Brandschutzschaum 330 ist auf die Verarbeitung mit Kartuschenpistole ausgelegt. Setzen Sie einen Mischeraufsatz auf, bringen Sie das Material kontrolliert an der gewünschten Stelle aus und verwenden Sie anschließend das Kennzeichnungsschild zur sichtbaren Markierung der Anwendung. Durch die zwei Mischeraufsätze sind Sie für mehrere Arbeitsschritte oder einen Wechsel während der Verarbeitung ausgestattet.

Hinweise

• Verwenden Sie für eine zuverlässige Verarbeitung stets einen passenden Mischeraufsatz.
• Bringen Sie das Kennzeichnungsschild gut sichtbar an, um die Ausführung eindeutig zu markieren.
• Bitte beachten Sie die jeweiligen Vorgaben der Baustelle und die produktspezifischen Angaben des Herstellers, sofern vorhanden.
